拆卸旋片式真空泵方法

發布時間: 2020-07-08 瀏覽量: 3088

       旋片式真空泵全拆修叫做大修,對采取了局部拆修措施而未能排除故障的一些真空泵,其真空度仍低、仍有滲漏等現象;或者有些泵有下述現象之一者;如泵發生“卡死”現象,油很臟而且泵內已結了垢,生了銹或用了不適當?shù)挠褪剐秸婵毡脙?nèi)部零部件上結了硬殼(硅油進入旋片式真空泵內,就可能產生這種情形),旋片有較大的撞擊聲,泵腔內落入異物(金屬屑、玻璃屑、銅屑等)劃傷泵腔,摩擦發熱溫升很厲害(超過70℃)等,均需將旋片式真空泵全拆開進行清洗和真空泵維修。
  1、切斷電源,拔下電源插頭。該泵如在系統上,應當從設備上取下。
  2、擰開放油螺栓放油,用手盤動皮帶輪,使泵腔內余油全部放出。油應收集好,-般是在旋片式真空泵底板下放一鐵制油盤或磁盤等(通稱方盤)收集,以便于今后蒸餾回收和免于污染環境。
  3、拆下皮帶,卸下皮帶輪、鍵,脫開底板,視電機好壞程度(如發熱、過臟、有干磨的噪音,振動較大等)應予修理或送電工洗油修理。

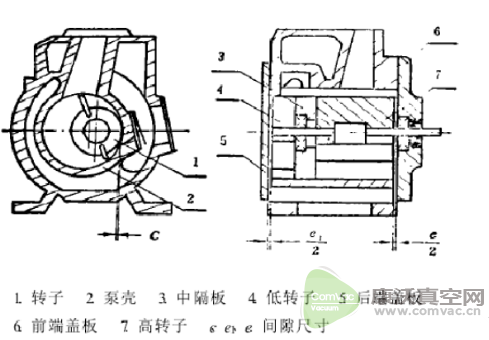

  4、先拆低真空端蓋板(后端蓋板,即遠離泵輪的一端,參見圖1),拆卸時根據不同螺釘使用不同的工具。對于一般六角螺釘可用呆扳手,內六角螺釘要用內六角扳手,必要時要使用套筒扳手,這樣不會損壞螺釘。擰開端蓋板螺釘后,輕啟端蓋板。端蓋板如密合得很緊,則應慢慢設法起開。例如,可用銼刀在泵腔與端蓋板合縫處銼--小槽.然后用起子(改錐)插于小槽處用手敲起子把手,亦可用小錘輕敲起子以退出端蓋板,切不可重錘敲打。


  5、用橡皮墊圈密封的則取下橡皮墊圈,退出定位銷。
  6、取出轉子及旋片。通常在低轉子端面設有兩個攻了絲的孔,用絲桿擰入此孔,便很容易地拉出低轉子了。但要注意拉出轉子時一定要用手捏緊旋片,因旋片受彈簧力較大,一不小心容易脫手飛出,掉于地上或碰到硬物,碰壞旋片棱角及表面,造成無端報廢。
  7、依1、2、3相仿的方法拆卸高真空端,拿出高轉子和旋片。此時,只需用手捏緊旋片和軸即可取出轉子。
  8、動手拆泵以前,應事先了解清楚待拆修泵的結構特點、各零部件大致屬哪種結構型式。例如,對那些本身屬于組合件的部件,如某些旋片泵的轉子等,則不要拆卸,可對其表面作適當?shù)男拚{(diào)整;如果組合轉子內落入玻璃屑、金屬異物傷了腔體或本身旋片槽已磨損過多,需修換配件時,則可拆卸,但要小心記住其裝配方法。
  9、每拆下一個部件,都要檢查其精度和光潔度以及損壞情況。旋片及轉子兩頭的梗角要特別注意檢查其有否損壞,并作好記錄。對于業務尚不太熟悉的真空泵維修者,則更應逐步記住各部件、零件的原裝配位置,作好記錄,以防重裝時記不清搞錯。同時,拆下的零部件不可亂放,堆徹,碰傷,丟失。將其放于一個方磁盤里最好,也可放于木盒中并清洗干凈,以綢布蓋好(實在無綢布時,起碼要以光潔白紙蓋好)。
